UN CI A PARTIR DE RIEN

1ère étape : concevoir le CI
Sans doute l'étape la plus compliquée, surtout si vous débutez. Cependant, j'imagine que vous arriverez à trouver des solutions à votre problème sur internet. Beaucoup de sites propose des circuits tout faits.

2ème étape : dessiner le typon
Etape assez compliquée car elle conditionnera la facilité de réalisation de votre montage. Pour ma part, j'utilise le logiciel : Tracé de CI. Il faut y passer un maximum de temps à optimiser la dispositions. Je n'ai pas trouvé de méthode systématique, il faut faire différentes versions pour arriver à la plus optimale. L'utilisation des ponts en fil peut vous simplifier la vie au plus haut point.
Deux éléments à ne pas négliger :
- La largeur des pistes (qui doit être adaptée aux ampérages que vous attendez)
- L'espace entre les pistes. Cela déterminera la qualité requise lors du gravage. Comme il n'est pas toujours facile de graver le circuit de façon parfaitement homogène, n'hésitez pas à espacer suffisemment les pistes les premières fois.

Tracé de CI

3ème étape : imprimer le typon
Vous devez prendre en compte le fait que l'épaisseur de la feuille à elle seul peut créer une légère diffraction. Les pistes manquent alors de netteté. Ainsi, il faut que la face de la feuille où l'encre est déposée soit collée à la plaque pré-sensibilisée.
Je vous laisse réfléchir à la solution. Certains concoivent leur circuit à l'envers puis le retourne, d'autre le conçoivent vu de dessus et l'imprime tel quel.

Exemple de typon

4ème étape : fabriquer une insoleuse
Sans doute le plus gros travail lorsque vous débutez. Je vous renvois à ma page "Fabriquer une insoleuse".

Insoleuse "maison"

5ème étape : fabriquer une graveuse
Ici, c'est beaucoup plus simple : un pot de confiture et le produit adéquat peuvent permettre de vous dépanner. Vous trouverez les explications ici

Graveuse

6ème étape : se procurer le minimum vital
Pour réaliser un circuit, il faut naturellement quelques outils. Pour citer les principaux :
- un fer à souder (avec réglage de température, vous ne le regretterez pas !)
- une micro perceuse avec un forêt spécial circuit imprimé. Les autres s'encrassent vite. Le diamètre est 0.8mm si je ne m'abuse.
- du fil d'étain à l'argent. J'insiste sur le "à l'argent". Si vous vous contentez du fil qui sert pour la plomberie, vous n'arriverez jamais à réaliser une soudure correcte.
- un multimètre bas de gamme
- du perchlorure de fer en granulés
- du révélateur (ou de la lessive de soude, il parait que ça marche bien)
- un peu d'acétone
- si possible, un pot de mirror ou produit équivalent
- des plaques pré-sensibilisées
On peut aussi citer quelques bricoles bien utiles :
- une pompe à dessouder (le modèle de base à 5€ suffit bien)
- une pince à dénuder. Quand vos doigts le réclameront, vous comprendrez...

7ème étape : préparer les solutions nécessaires
Suivant les indications indiquées sur le sachet, diluez vos granulés de perchlorure pour la solution de gravage et la poudre pour le révélateur.
Attention de bien repérer les flacons que vous utilisez. Mettez les hors de portée des enfants. Ce sont des produits très dangereux !

8ème étape : insoler la plaquette pré-sensibilisée
En utilisant l'insoleuse que vous aurez fabriquée (voir ici), après avoir découverte la plaque pré-sensibilisée, placez le typon au contact (le côté où l'encre est déposée) et mettez les dans l'insoleuse. Essayez de découper la plaque au plus proche de la taille du circuit final. Sinon, cela fera d'autant plus de cuivre à dissoudre lors du gravage (votre solution durera donc d'autant moins longtemps). Penez aussi à la percer dans un coin pour pouvoir la manipuler (voir les astuces)
Avec 2 tubes de 8 watts, dans une insoleuse faite avec un vieux scanner, j'ai besoin de 4min à 4min15s pour un typon en papier calque, et je descends à 3min à 3min30 pour un typon fait avec du transparent (pour rétroprojecteur).
Lorsque vous révèlerez votre circuit, vous contaterez vite si l'insolation a été suffisante. Si tel n'est pas le cas, vous verrez une différence de teinte sensible entre ce qui est derrière le typon (entre les pistes) et les parties de la plaque qui ont débordé du typon.
Personellement, j'ajuste mon typon à ma plaque pré-sensibilisée (elle même découpée) et je les scotch l'un sur l'autre.

Plaquette présensibilisée encore protégée

9ème étape : révéler le circuit
Etape très simple. Versez moins d'un cm de soude au fond d'un couvercle d'une dizaine de centimètres de diamètre et plongez le circuit préalablement insolé. Remuez tranquillement jusqu'à ce que vous ne voyez plus de noir se décoler du circuit (vous comprendrez en le voyant). Chez moi, en 2min30 à 3 minutes, c'est réglé.
Si vous ne révélez pas suffisemment, vous n'arriverez jamais à graver le circuit. Il restera toujours du cuivre, en particulier dans les endroits où les pistes sont les plus resserrées.

10ème étape : graver le circuit (grâce à la graveuse maison)
Nous passons à l'étape la plus longue et la plus physique. Plongez votre circuit dans l'insoleuse maison (voir ici). Maintenant, rien de plus simple : vous secouez vigoureusement jusqu'à ce que le cuivre disparaisse. Vous pouvez faire des pauses et laisser agir le produit. Attention aussi à ne pas tenir le pot trop vertical. Les granulés ne sont jamais parvfaitement dissout et il y a souvent un dépôt au fond. Le gravage y est bien plus rapide. Si vous ne contrôlez pas régulièrement, vous risquez de faire disparaître les pistes d'une partie de votre circuit.
L'enjeu est de graver le circuit de façon la plus homogène possible. Il me faut pas loin de 2h (avec des pauses importantes) pour que le circuit ressorte gravé.

11ème étape : supprimer les restes de vernis
Lors de l'insolation, nous avons en fait dégradé le vernis qui recouvre la plaque présensibilisée, entre les pistes. Lors de la révélation, la soude a décapé ces parties. Il reste donc du vernis sur les pistes. C'est d'ailleurs ce qui a évité que le perchlorure de fer ne les fasse disparaître. Nous devons donc le faire disparaître.
Pour cela, nous allons frotter le circuit avec un bout de coton (ou de papier toilette) trempé dans l'acétone. Les pistes devraient se retrouver bien brillantes. Pas la peine de vous acharner, cela doit venir tout seul.

12ème étape : étamer
Etape facultative. Pour améliorer la qualité du soudage et préserver le circuit de l'oxydation, il faut normalement étamer les pistes. Il existe des machines qui le font pour des budgets astronomiques. Pour l'usage loisirs, un coup de coton imbibé de mirror (s'il vous en reste car ce procuit ne se vend plus) suffit parfaitement. Cela blanchit un peu le pistes.

12bis : Tests
Il est souvent opportun de vérifier l'isolement entre les pistes. Vous ne pourrez plus le faire une fois les composants soudés. Profitez donc de ce moment pour le faire !

13ème étape : percer
La suite tombe sous le sens, il faut percer toutes les pastilles de votre circuit.

14ème étape : souder
A vos fers à souder, c'est presque fini !

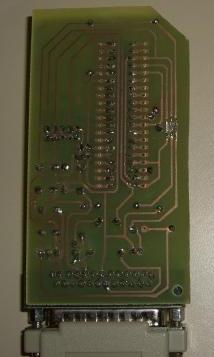

Circuit prêt à l'emploi

Je devrais sans doute rajouter une 15ème étape : les test. En effet, il n'est pas toujours évident que le circuit marche bien. Il faut parfois vérifier l'isolement entre les pistes ou revérifier ses composants.

Bon courage et bon circuits !
